Tester LAN - Cat.5e/6/Coaxil-Localiza Fallas

Descripción General

El GLC-TESTER-002 es un verificador avanzado que integra una pantalla LCD para el diagnóstico preciso de cables de datos y video. A diferencia de los modelos básicos, este dispositivo permite identificar fallas específicas en cables de red Categoría 5e, 6 y sistemas coaxiales.

Especificaciones Técnicas

Código de producto: GLC-TESTER-002.

Compatibilidad de medios: Cables UTP/STP (Cat. 5e y Cat. 6) y cable Coaxial.

Conectividad: Dispone de puertos físicos para conectores RJ45 y Coaxial (BNC).

Alimentación: El dispositivo funciona mediante el uso de baterías AA.Interfaz de usuario: Posee una pantalla LCD que facilita la configuración (Setup) y la visualización de resultados.

Funciones de Diagnóstico y Verificación

El equipo cuenta con capacidades de prueba que superan la verificación de continuidad estándar:

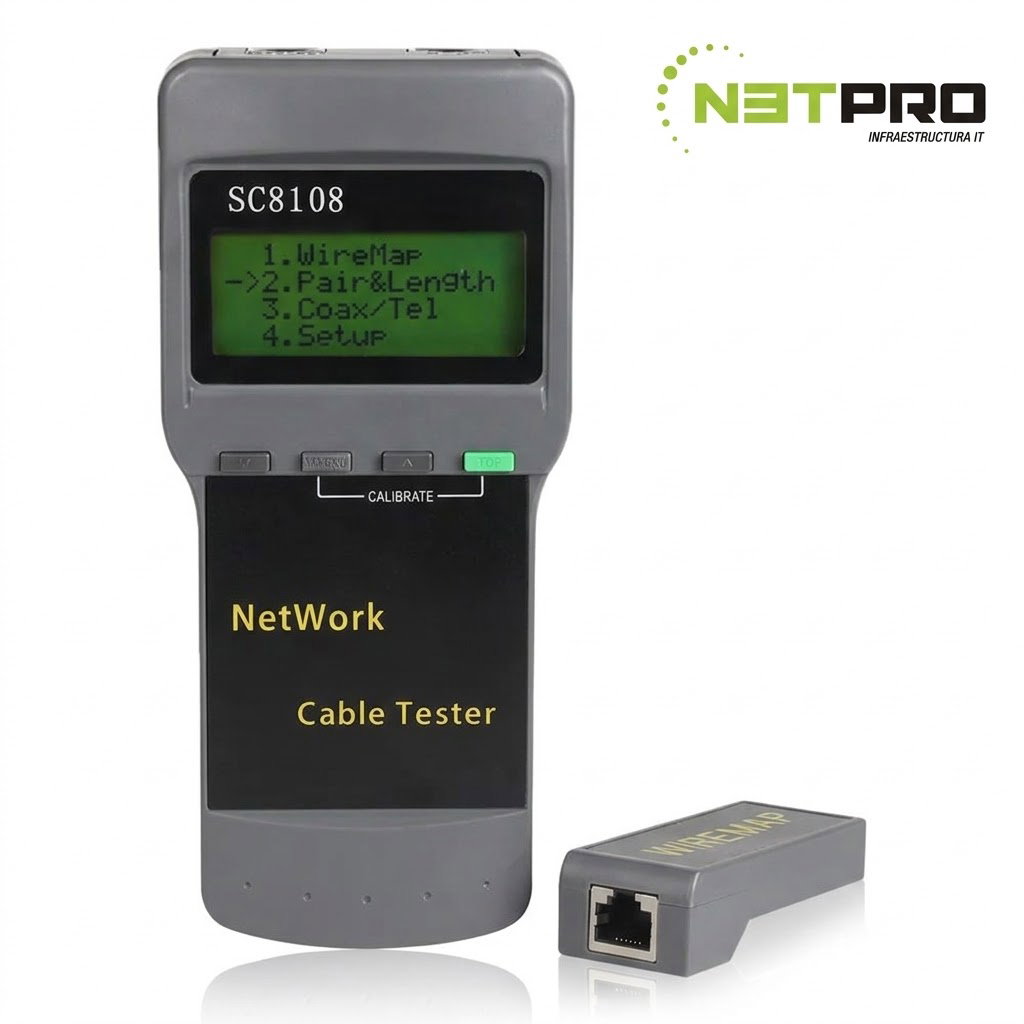

WireMap (Mapa de Cableado): Verifica la continuidad hilo por hilo y muestra gráficamente errores de configuración (pin-out).

Localización de fallas: Detecta específicamente cortocircuitos (short), circuitos abiertos (open) y cruces (cross) en la instalación.

Medición de longitud (Pair-and-Length): Utiliza tecnología de reflectometría (TDR) para medir la longitud total del cable y determinar la distancia exacta hacia una falla.

Integridad de pares: Corrobora el correcto funcionamiento de los pares trenzados para asegurar la calidad de la transmisión.

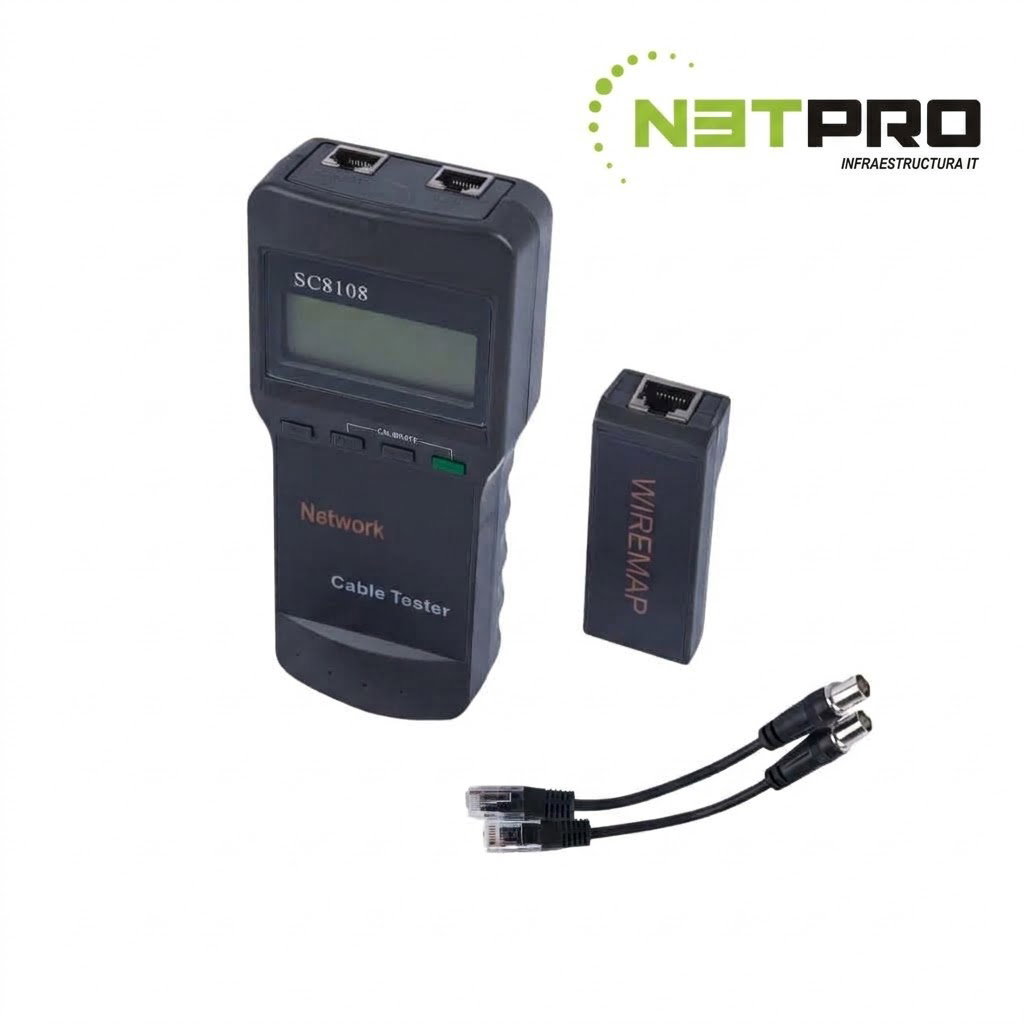

Componentes del Sistema

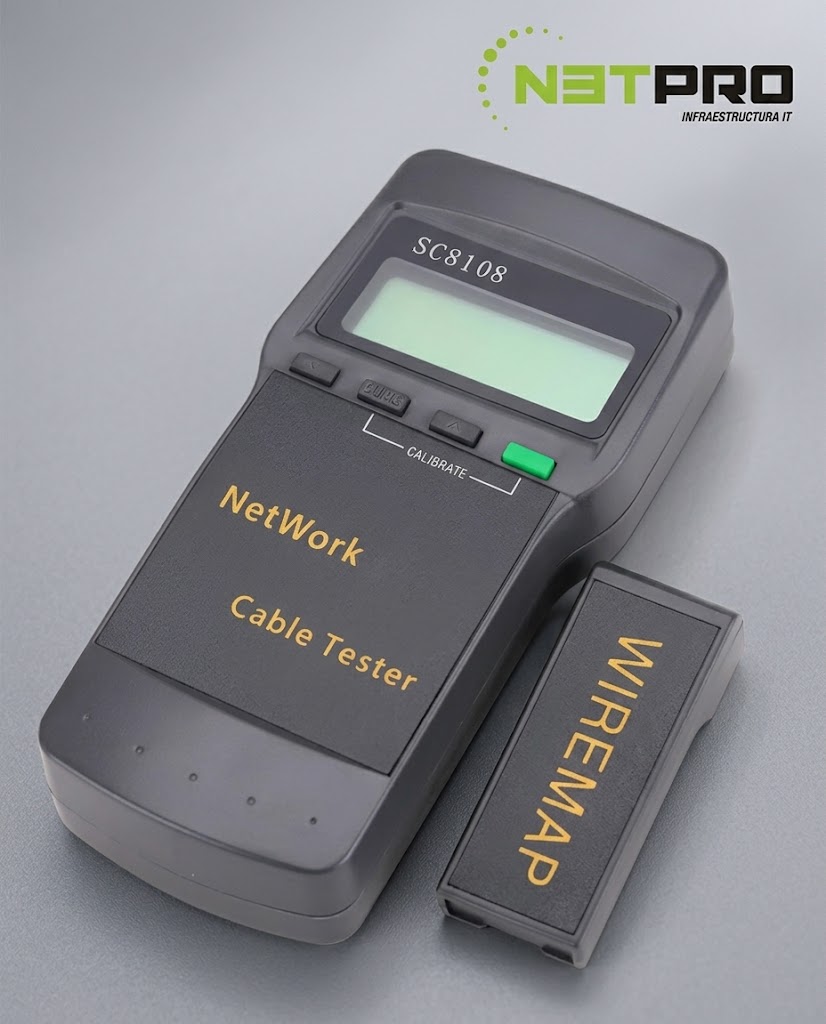

Unidad Principal (Master): Contiene la pantalla de visualización, el procesador de pruebas y los botones de control.

Terminador Remoto (Wiremap): Unidad accesoria que permite realizar pruebas en cables ya instalados o que se encuentran en puntos distantes.

Accesorios de conexión: Incluye cables de adaptación para las distintas interfaces de prueba.

Aplicaciones Principales

Redes LAN: Instalación y mantenimiento de cableado estructurado en Categorías 5e y 6.

Sistemas Coaxiales: Verificación de integridad en cables de video y televisión por cable.

Localización de averías: Reparación de puntos de red donde el cable se encuentra empotrado y se requiere saber el punto exacto de ruptura.
