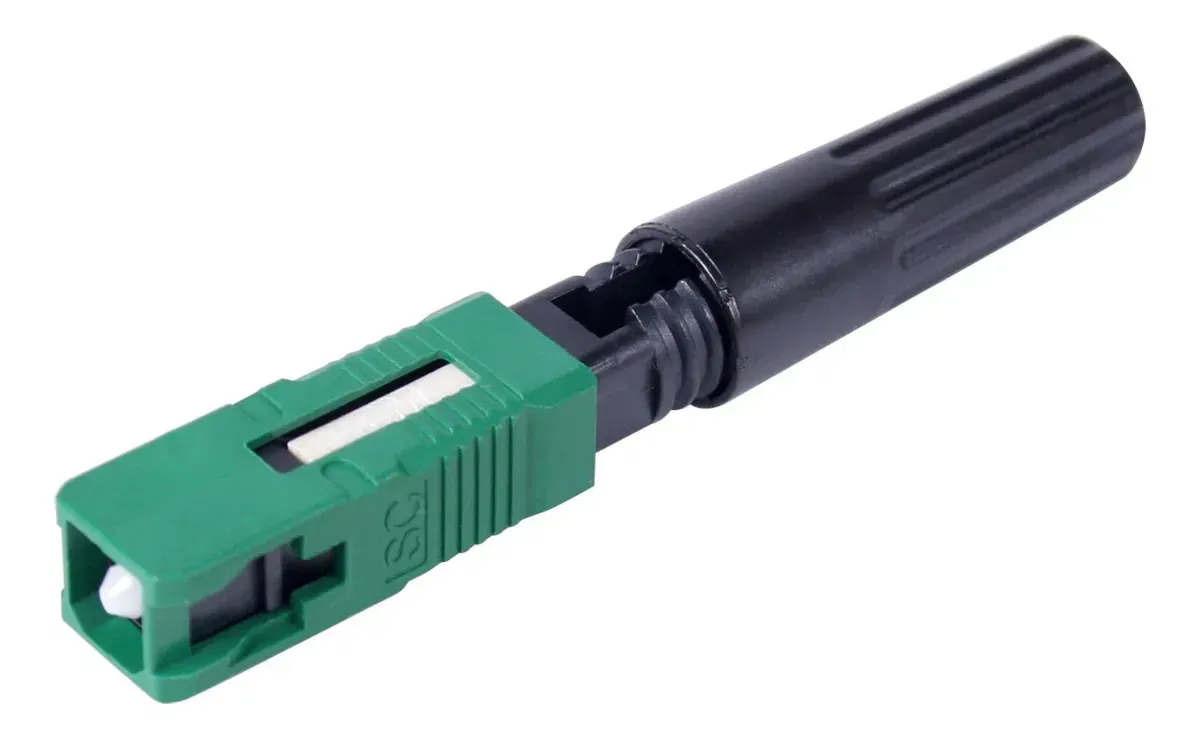

Conector mecanico FO SC/APC Verde 3M

El conector 3M - 8802 (a menudo una variante del 8802-TLC) es un conector rápido de fibra óptica monomodo, tipo SC con pulido APC, diseñado para terminaciones rápidas en campo sin necesidad de empalmes por fusión ni pulido.

• Marca 3M
• Modelo 8802 (Variantes: 8802-TLC/APC/FS/1.6-3)
• Tipo de Conector: SC (Subscriber Connector)
• Pulido de Férula: APC (Angled Physical Contact), pulido en ángulo.
• Color de Identificación: Verde (Estándar de la industria para APC)
• Tipo de Fibra:Monomodo (Single Mode)
• Tecnología: Conector Mecánico / Rápido ("No Polish Connector")
• Diámetros de Cable: Comp.1.6 mm a 3.0 mm (cable jacketed redondo) y cables drop (ej. 2x3 mm)

El pulido APC se caracteriza por ofrecer una reflectancia muy baja (pérdida de retorno alta), crucial para aplicaciones de alta velocidad (FTTx).²

• Pérdida de Inserción (IL): ³$\leq 0.3 \text{ dB}$ (típico ⁴$0.1-0.2 \text{ dB}$)⁵

• Pérdida de Retorno (RL): ⁶$\geq 60 \text{ dB}$ (es decir, baja reflectancia, gracias al pulido en ángulo)⁷

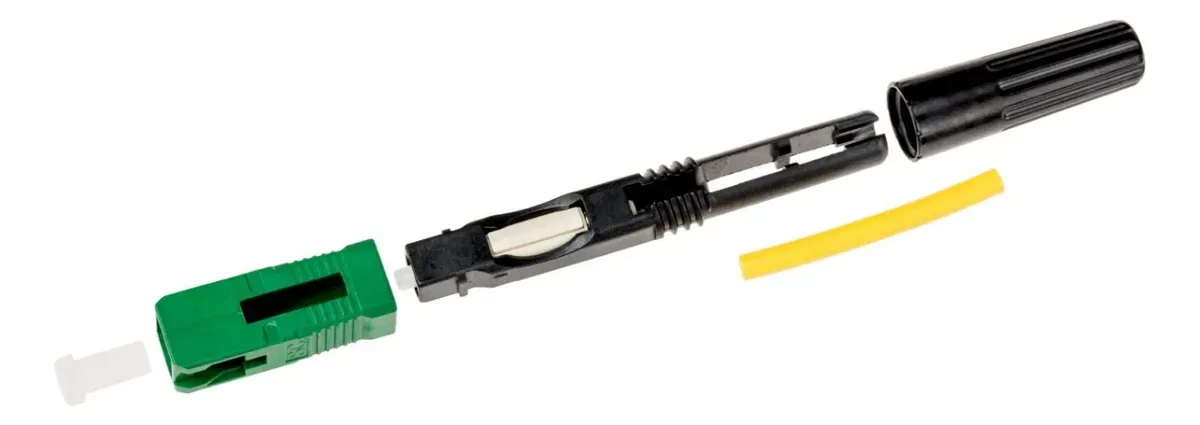

Instrucciones de Preparación del Cable

Los valores que proporcionaste son las longitudes críticas de preparación para garantizar un empalme mecánico exitoso dentro del conector:

• CORTE 26 mm (Buffer Coating): Esta es la longitud del buffer de $900 \text{ µm}$ (el revestimiento secundario) que debe quedar expuesta.

• CORTE 8 mm (Fiber): Esta es la longitud de la fibra desnuda ($125 \text{ µm}$) que debe quedar expuesta después del corte de precisión (cleave).

Ventajas del Conector Rápido

• Instalación sin Herramientas: No requiere máquinas de fusión costosas, epoxi ni pulido en campo.

• Tiempo Reducido: Permite una instalación rápida y fácil (generalmente en menos de 90 segundos) en el punto de terminación del abonado (FTTH).

• Reutilizable: El empalme interno puede reabrirse con una herramienta especial, permitiendo la reterminación.
